ویژگی های اصلی کاربید سیمان

کاربید سیمان به دلیل دوام ، دقت و تطبیق پذیری عالی ، موقعیت مهمی را در شکل گیری فلز ، قالب تزریق پلاستیکی ، تولید شیشه و صنایع طراحی سیم اشغال می کند. کیفیت کاربید سیمان به طور مستقیم بر کارآیی تولید و عمر خدمات تأثیر می گذارد. سه ویژگی اصلی کاربید سیمانی به شرح زیر است:

1. تراکم

چگالی کاربید سیمان به طور گسترده ای ، از حدود 5.5 گرم در سانتی متر³ برای آلیاژهای مبتنی بر تیک تا حدود 15.4 گرم در سانتی متر³ برای آلیاژهای مبتنی بر WC کم کبوتر. کاربید سیمانی سینتر معمولاً دارای تخلخل باقیمانده است ، بنابراین مقدار چگالی اندازه گیری شده کمی پایین تر از مقدار نظری است. برای کاربید سیمان تنگستن-کابل ، چگالی آن اول به محتوای کبالت بستگی دارد. هرچه میزان کبالت بالاتر باشد ، چگالی پایین تر می شود. علاوه بر این ، اجزاء گرافیت ، منافذ و ناخالصی های خارجی کمی چگالی آلیاژ را کاهش می دهد ، در حالی که حضور گسترده η فاز در آلیاژ باعث افزایش اندک چگالی خواهد شد. وقتی η فاز جدی است ، چگالی آن ممکن است از ارزش نظری فراتر رود.

برای آلیاژهای تیتانیوم تونگستن-کبالت ، چگالی آن از نزدیک با محتوای کاربید تیتانیوم و کبالت ارتباط نزدیکی دارد. با افزایش محتوای کاربید یا کبالت تیتانیوم ، چگالی آلیاژ کاهش می یابد.

2. سختی

با توجه به مقدار زیادی کاربیدهای سخت در کاربید سیمان ، سختی آن بسیار بیشتر از فولاد پر سرعت است. سختی کاربید سیمانی YG برای برش به طور کلی 93 ~ HRA88 است و سختی کاربید سیمانی YT 94 ~ HRA89 است. هرچه محتوای کبالت چسبنده در کاربید سیمان (هرچه محتوای کاربیدهای فاز سخت) پایین تر باشد ، سختی آلیاژ پایین تر می شود.

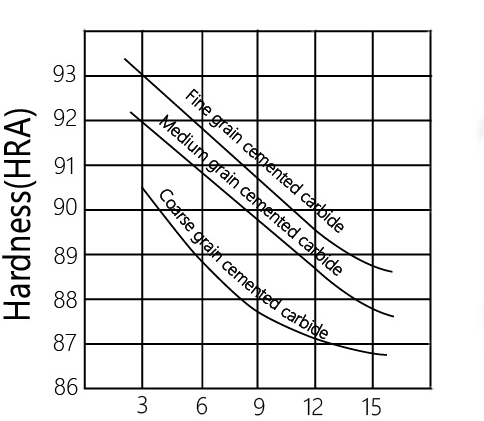

رابطه بین سختی آلیاژ WC-Co ، محتوای کبالت و اندازه دانه کاربید تنگستن

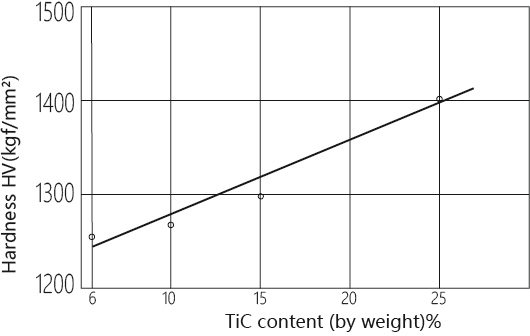

رابطه بین سختی و محتوای TIC آلیاژ WC-TIC-CO حاوی CO9 ٪

این ابزار معمولاً در هنگام برش در معرض استرس خمشی قرار می گیرد ، بنابراین از استحکام خمشی به طور کلی برای نشان دادن ویژگی های قدرت کاربید سیمانی استفاده می شود. استحکام خمش کاربید سیمانی درشت دانه بسیار پایین تر از فولاد پر سرعت است. حتی آلیاژ YG8 با استحکام بالاتر (σBB = 1500MPA) استحکام خمشی فقط نیمی از فولاد W18CR4V با سرعت بالا دارد. با این حال ، استحکام خمش کاربید سیمان ریز دانه بالاتر از فولاد با سرعت بالا است ، اما انعطاف پذیری قابل توجهی ندارد ، بنابراین پدیده فروپاشی را نشان می دهد.

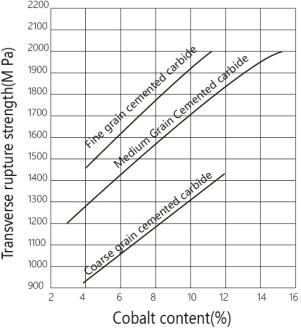

رابطه بین استحکام خمشی کاربید سیمان و محتوای کبالت

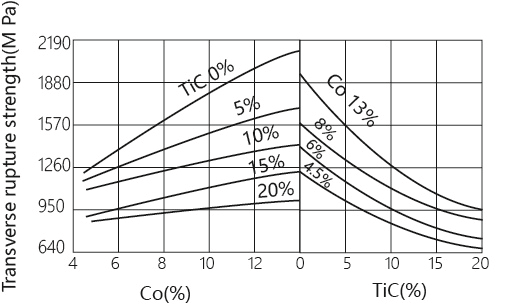

تأثیر محتویات TIC و CO در مورد قدرت خمشی آلیاژ WC-TIC-CO
